Chambre L3T
la chambre de tirage télécom, série et pose
Un regard technique normalisé, pas une pièce : où se situe la L3T dans la série L, à quoi elle sert et ce qu’il faut vérifier avant de la poser.
Une chambre L3T est une chambre de tirage télécom en béton, enterrée sous trottoir, qui héberge et protège les câbles cuivre ou fibre. Elle appartient à la série L encadrée par la norme NF P98-050 et compte parmi les modèles les plus grands, utilisés notamment pour raccorder les immeubles.
- Pas une pièce : un regard technique souterrain, ouvert par un tampon en surface.
- Série L (trottoir) : tailles croissantes de L0T à L4T, la L3T dans le haut de l’échelle.
- Rôle : raccordement d’immeuble et proximité des points de distribution.
- Conformité : norme NF P98-050, tampon B125 ou C250 selon l’emplacement.
Chambre L3T
de quoi parle-t-on exactement
Une chambre L3T n’est pas une pièce d’habitation ni un local. C’est une chambre de tirage télécom : un ouvrage de génie civil souterrain, en béton, enterré sous un trottoir, qui héberge et protège les câbles d’un réseau, cuivre ou fibre optique. On accède à ce regard technique par un tampon en surface pour tirer, raccorder ou entretenir les câbles sans rouvrir la tranchée.
Le sigle se lit par morceaux. Le « L » désigne la série des chambres posées hors chaussée, sous trottoir ou espace piéton. Le chiffre indique la taille, de la plus petite à la plus grande. Le « T » renvoie à cette gamme trottoir. Une L3T est donc un modèle plutôt grand de la série sous trottoir, à distinguer des séries prévues pour supporter le passage des poids lourds sous une chaussée.
Ces ouvrages répondent à la norme NF P98-050, qui encadre les chambres de télécommunications préfabriquées : géométrie, résistance, marquage. L’essentiel tient en une phrase : « chambre L3T » désigne un regard normalisé du réseau, pas un objet du bâtiment classique.
La série L des chambres de tirage
où se situe la L3T
La série L se lit comme une échelle de tailles. Elle va, du plus petit au plus grand, de la L0T à la L4T, en passant par les L1T, L2T, L3T et des formats intermédiaires. Plus le chiffre monte, plus la chambre est longue et volumineuse, et plus elle peut accueillir de câbles, de lovage et d’équipements internes. Toute cette série reste une gamme trottoir : pour une pose sous chaussée circulée, on bascule vers d’autres modèles, dimensionnés pour le trafic lourd et fermés par un tampon d’une classe supérieure.
| Modèle | Taille | Usage dominant |
|---|---|---|
| L0T / L1T | Petites | Passages simples, changements de direction |
| L2T | Intermédiaire | Jalonnement des fourreaux, tirage des câbles |
| L3T | Grande | Raccordement d’immeuble, proximité des points de distribution |
| L4T | Très grande | Points nécessitant le plus de volume et de lovage |
Situer la L3T dans cette logique évite l’erreur courante qui consiste à choisir une taille au hasard. Le bon modèle dépend de ce qu’on doit faire à cet endroit du réseau, pas d’une préférence : une chambre trop petite complique le travail des techniciens, une chambre surdimensionnée coûte plus cher et prend une emprise inutile.
Dimensions et composition d’une chambre L3T
Les cotes précises varient d’un fabricant à l’autre, et c’est la fiche produit qui fait foi. En ordre de grandeur, les chambres de la série L couvrent une large plage, de quelques dizaines de centimètres pour les plus petites à près de deux mètres de longueur pour les plus grandes ; la L3T se place dans le haut de cette échelle.
À l’intérieur, une chambre L3T ne se résume pas à une boîte vide. On y trouve en général des corbeaux, ces supports sur lesquels reposent les câbles, et des masques sécables sur les parois : des zones prédécoupées qu’on ouvre pour faire entrer les fourreaux, sans casser toute la paroi. Cette organisation interne permet de ranger les câbles, de ménager les rayons de courbure de la fibre et d’intervenir proprement plus tard. Le tampon de fermeture, lui, se choisit en même temps que la chambre, car c’est lui qui referme l’ouvrage et encaisse les charges de surface.
Ne pas retenir un chiffre « L3T » universel : la cote exacte change d’une marque à l’autre. Pour dimensionner un projet, lire la fiche technique du modèle retenu et la recouper avec la norme NF P98-050.
À quoi sert une chambre L3T sur le réseau

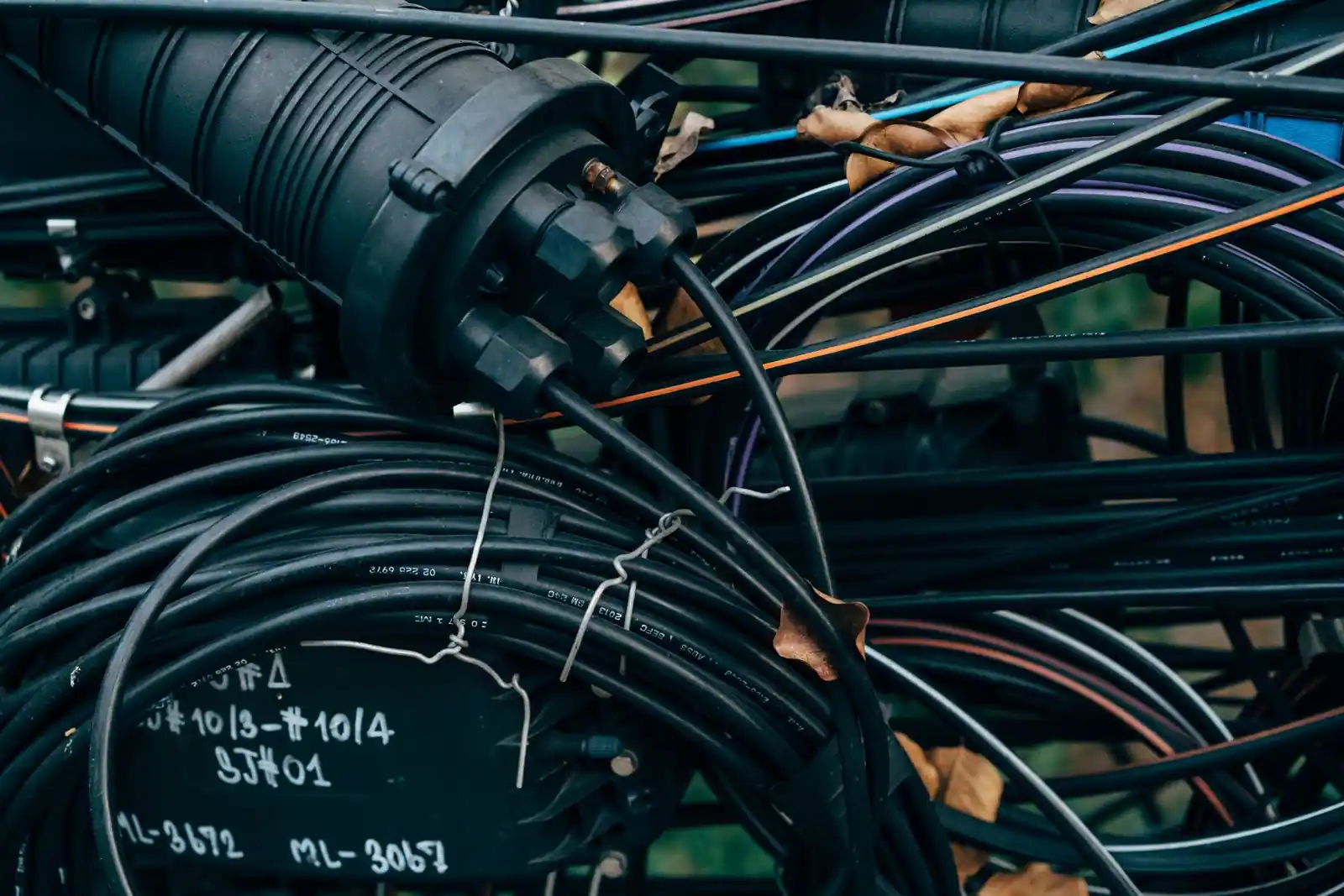

Sur le terrain, une chambre L3T remplit un rôle de point d’intervention. C’est un endroit où l’on ouvre le réseau souterrain pour tirer les câbles d’un tronçon au suivant, effectuer des raccordements ou lover de la réserve de câble en prévision d’un besoin futur.
Sa taille la destine aux endroits qui demandent de l’espace. Le raccordement d’un immeuble en fait partie : il faut pouvoir amener les câbles, les répartir et laisser aux techniciens de quoi travailler. La proximité des points de distribution joue le même rôle. Ces points, où le réseau se subdivise vers plusieurs destinations — sous-répartiteurs, armoires de rue, points de mutualisation de la fibre — concentrent beaucoup de câbles sur peu de place et appellent des chambres suffisamment grandes. La L3T répond à ce besoin de volume, quand une petite chambre de simple passage serait trop juste.
Ce rôle explique pourquoi elle apparaît souvent près des bâtiments et des zones densément desservies. Elle n’est pas la chambre la plus fréquente d’un réseau, mais elle occupe des positions clés où la place et l’accès conditionnent la qualité des interventions pendant des années.
Pose et conformité
norme, tampon et classe de charge
La pose d’une chambre L3T suit une logique de génie civil classique, mais quelques points conditionnent la conformité. Le fond de fouille doit être stable et drainé, la chambre posée d’aplomb, et le remblai compacté autour sans déformer l’ouvrage.
-
Préparer le fond de fouille
Décaisser à la bonne profondeur, stabiliser et drainer l’assise. Un fond meuble ou gorgé d’eau fragilise l’ouvrage et rend les interventions futures pénibles.
-
Poser la chambre d’aplomb
Descendre la chambre préfabriquée et la caler de niveau. Un défaut d’assise se paie ensuite en tassements et en tampon qui ne referme plus correctement.
-
Raccorder les fourreaux
Ouvrir les masques sécables aux emplacements utiles pour faire entrer les fourreaux, sans casser toute la paroi, puis rendre les entrées étanches.
-
Remblayer et compacter
Remblayer par couches et compacter autour de la chambre sans la déformer, pour éviter les affaissements du trottoir au-dessus.
-
Poser le tampon adapté
Refermer avec un tampon dont la classe correspond à l’emplacement : autour du B125 ou du C250 pour un trottoir. Un tampon sous-dimensionné casse sous la charge.
La référence à garder en tête reste la norme NF P98-050, qui cadre la fabrication et le marquage de ces chambres. Pour un projet précis, la bonne démarche consiste à croiser trois sources : la norme, la fiche technique du fabricant retenu et, le cas échéant, les prescriptions de la collectivité ou de l’opérateur du réseau. C’est cette vérification, plus que la seule mention « L3T », qui garantit un ouvrage conforme et durable.
Que signifie L3T ?
L3T désigne une chambre de tirage télécom de la série L, prévue pour une pose hors chaussée, sous trottoir. Le « L » indique la gamme trottoir, le chiffre la taille (croissante de 0 à 4) et le « T » la gamme concernée. La L3T est donc un modèle plutôt grand de cette série.
Quelle différence entre une L2T et une L3T ?
Les deux appartiennent à la même série sous trottoir, mais la L3T est plus grande. La L2T jalonne surtout le parcours des fourreaux pour permettre le tirage des câbles, tandis que la L3T, plus volumineuse, sert là où il faut de la place, comme le raccordement d’immeubles et la proximité des points de distribution.
Quelles sont les dimensions d’une chambre L3T ?
Les cotes exactes dépendent du fabricant et se lisent sur la fiche produit. La L3T se situe dans le haut de la série L, dont les longueurs vont de quelques dizaines de centimètres à près de deux mètres. Pour une valeur précise, se reporter à la documentation du fabricant et à la norme NF P98-050.
Quel tampon poser sur une chambre L3T ?
Le tampon se choisit selon l’emplacement. Pour un trottoir accessible aux piétons, éventuellement franchi par un véhicule léger, les classes de résistance courantes tournent autour du B125 ou du C250. Le choix final dépend de l’usage réel de la surface et doit respecter les prescriptions du projet.
Une chambre L3T est-elle soumise à une norme ?
Oui. Les chambres de télécommunications préfabriquées relèvent de la norme NF P98-050, qui encadre leur géométrie, leur résistance et leur marquage. Pour un chantier, on croise cette norme avec la fiche du fabricant et les éventuelles prescriptions de la collectivité ou de l’opérateur.
Derrière un sigle sec se cache un simple principe : la bonne chambre au bon endroit, dimensionnée pour le travail à venir et refermée par le tampon qui va avec.
